接電變壓器小電阻裝置或接地變消弧線圈裝置應用現場及作用
節約成本：
正常運行時，消弧線圈中無電流通過。而當電網受到雷擊或發生單相電弧性接地時，中性點電位將上升到相電壓，這時流經消弧線圈的電感性電流與單相接地的電容性故障電流相互抵消，使故障電流得到補償，補償后的殘余電流變得很小，不足以維持電弧，從而自行熄滅。這樣，就可使接地故障迅速消除而不致引起過電壓。
節約成本：
一般風電站中性點通過消弧線圈或電阻接地,接地變可以為消弧線圈或電阻提供中性點,并且接地變可以帶二次(0.4KV),這樣一來,單獨安裝站用變就沒有必要了,可以省個站用變，大大的節約了用戶投資成本。
正常運行時，消弧線圈中無電流通過。而當電網受到雷擊或發生單相電弧性接地時，中性點電位將上升到相電壓，這時流經消弧線圈的電感性電流與單相接地的電容性故障電流相互抵消，使故障電流得到補償，補償后的殘余電流變得很小，不足以維持電弧，從而自行熄滅。這樣，就可使接地故障迅速消除而不致引起過電壓。

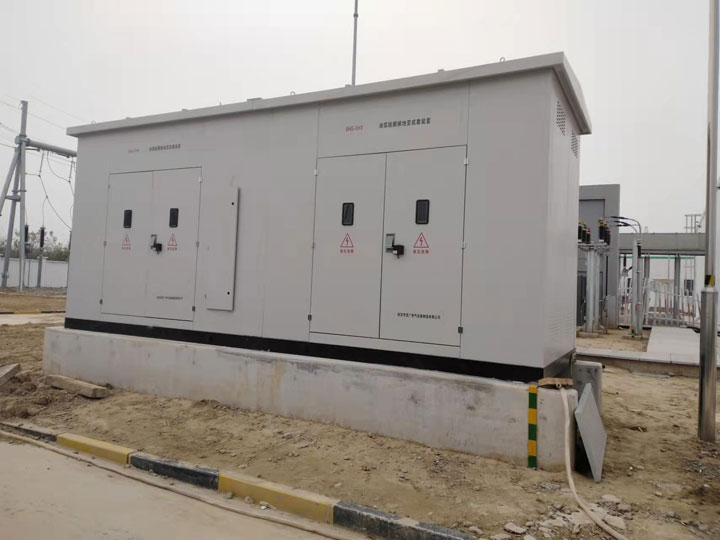

圖一為BHG-XHX 接地變（兼站用變）及消弧線圈裝置在國家電投集團某風電項目應用現場
接地變及小電阻裝置的作用：
中性點經電阻接地就是在電網中性點與地之間串聯接入某一電阻器。適當選擇所接電阻器的阻值，不僅可以泄放單相接地電弧后半波的能量，從而減少電弧重燃的可能性，抑制電網過電壓的輻值，還可以提高繼電保護裝置的靈敏度以作用于跳閘，從而有效保護系統正常運行。 連接于變壓器中性點與大地之間的一種限流電氣保護設備，在電網正常運行時不工作，當電網線路出線故障時，變壓器中性點電壓將產生偏移，如果變壓器中性點接有接地電阻裝置，它可以將配電網中性點強制接地，并限制其故障電流，使繼電保護設備有足夠的時間進行檢測，實現跳閘和備用切換，避免配電網和電氣設備遭到破壞。

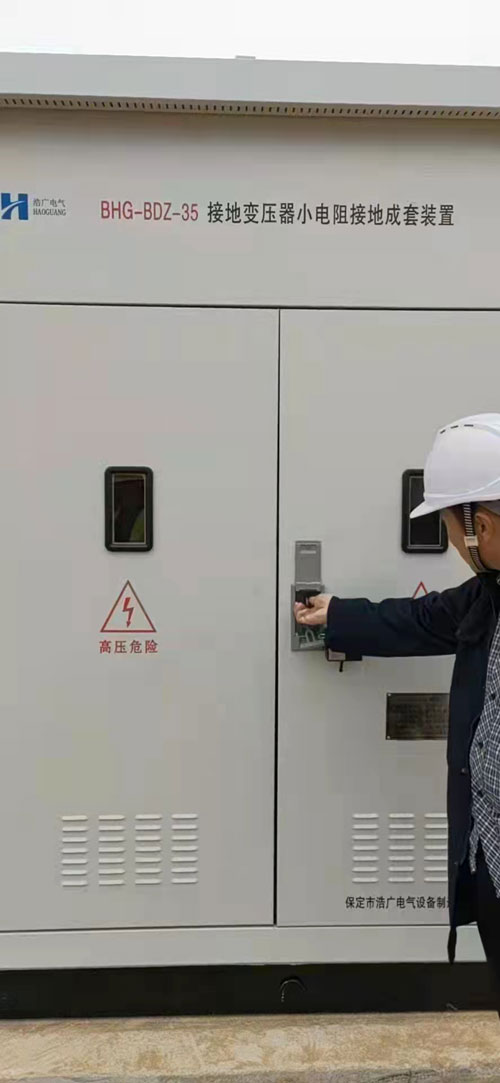

圖二為BHG-BDZ-35接地變壓器小電阻成套裝置在某風電升壓站應用現場
